2. Die Wurzeln der Informatik

2.1 Teilgebiete der Informatik

Als akademische Disziplin ist die Informatik erst wenige Jahrzehnet alt. Ihre geistigen und technologischen Wurzeln reichen indes weit in die Kulturgeschichte zurück.
In Deutschland wurde 1967 erstmals an der Technischen Universität München das Studienfach Informatik als Vollstudiengang eingerichtet, nachdem seit 1958 auch an anderen Studieneinrichtungen die Möglichkeit bestand, im Rahmen einer Zusatzausbildung für Studierende der Mathematik und Elektrotechnik spezielle Informatikkenntnisse zu erwerben. Dabei wurde der Begriff folgendermaßen definiert:
"Die Informatik ist die Wissenschaft von der Struktur und den Verfahren der Informationsverarbeitung mit technischen Hilfsmitteln. Sie beschäftigt sich insbesondere mit der Darstellung und Verarbeitung anwenderbezogener Informationen mit technischen Funktionen heutiger Rechenanlagen. Dabei bemüht sie sich, von den Besonderheiten der einzelnen Anwendungen zu abstrahieren und die grundlegenden und vielfach anwendbaren Kenntnisse und Verfahren herauszuarbeiten."

Informatik ist die Wissenschaft von der Informationsverarbeitung (Erfassen, Übermitteln, Ordnen, Umformen usw.). Die Informatik beinhaltet die Computeranwendung und die Mathematik. Informatik ist ein Kunstwort aus "Information" und "Technik bzw. Automatik".

Teilgebiete:
·Kerninformatik (theoretische, praktische u. technische Informatik)
·Angewandte Informatik



2.2 Numerische Grundlagen - Stellenwertsysteme

Mit der Verwendung von Buchstaben und Ziffern und der Erfindung von Schrift und Zahlensystemen durch den Menschen beginnt die eigentliche Geschichte der Datenverarbeitung. Man setzt die Zeit dafür um 3000 v.Chr. an, als in Vorderasien und Ägypten die ersten Staaten gegründet wurden. Das Zählen und Rechnen entwickelte sich dabei vor allem aus der Notwendigkeit ihres Einsatzes in den Bereichen Geldwesen, Geometrie und Astronomie. Bedeutende Zahlensysteme entwickelten die Römer, Chinesen, Mayas (1 Hand, 5er-System), die Ägypter, Phönizier (2 Hände, 10er-System), Babylonier (60er-System) die Sumerer, und Inder.

In der Vergangenheit haben sich so zwei wesentliche Systeme zur Darstellung von Zahlen herausgebildet, das Additions- und das Stellenwertsystem.

Ein einfaches Additionssystem ist das Strichsystem (Unärsystem), welches häufig bei einfachen Zählungen eingesetzt wird. Es kommt z.B. beim Bierdeckel zum Einsatz. Da es mit größer werdenden Zahlen immer unübersichtlicher wird, werden die Zahlen in Fünfer-Blöcke zusammenzufassen. Hierbei wird auf jeweils vier Striche der fünfte Strich quer gelegt: IIII.

Ein heute noch verbreiteter Repräsentant des Additionssystems ist das Römische Zahlensystem. Die Zahlen sind aus lateinischen Buchstaben gebildet und haben die Werte 1, 5, 10, 50, 100, 500 und 1000 (I, V, X, L, C, D und M).



2.2.1 Stellenwertsysteme

Ein Stellenwertsystem ist ein Zahlensystem, bei dem die Bedeutung einer Ziffer von ihrer Stellung innerhalb der geschriebenen Zahl abhängt.
Jede ganze Zahl, die größer als 1 ist, kann Basis x eines Stellensystems sein. Die Anzahl der zur Verfügung stehenden Ziffern ist gleich der Basis x, wobei die größte Ziffer um eins kleiner ist als die Basis. Vorhanden sind die Ziffern 0..(x-1).

Basis	Ziffern	Bezeichnung
2	0, 1	binär
3	0, 1, 2	ternär
5	0, 1, 2, 3, 4	pentär
8	0, 1, 2, 3, 4, 5, 6, 7	oktal
10	0, 1, 2, 3, 4, 5, 6, 7, 8, 9	dezimal
16	0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E, F	hexadezimal

Bildungsgesetz für rationale Zahlen



2.2.2 Binärsystem

Gottfried Wilhelm von Leibnitz entwickelte 1676 das für die Informatik wichtige Dualsystem (Binärsystem) in seiner Arbeit "De Progressione Dyadica". Darin beschreibt er das Divisionsverfahren für die Konvertierung vom Dezimal- in das Binärsystem:
"Es handele sich um die Zahl 365; man nehme nacheinander die Hälfte, dann die Hälfte der Hälfte und schreibe jeweils den Rest neben diese halben Werte. Dann ergeben diese Ziffern, wenn sie so nebeneinandergeschrieben werden, dass die unterste ganz nach links kommt usw., den gesuchten dyadischen Ausdruck."

Die kleinste Informationseinheit ist 1 Bit (binary digit; digtus: lat. Finger) aus der Menge {0,1} oder {0 Volt , 5 Volt}.
4 Bit = 1 Nibble
8 Bit = 1 Byte
1 Nibble = 1 Halbbyte

Umrechnung
1 KiB = 2¹⁰ Byte = 1.024 Byte
1 MiB = 2¹⁰ KiB = 2²⁰ Byte = 1.048.576 Byte
1 GiB = 2¹⁰ MiB = 2²⁰ KiB = 2³⁰ Byte = 1.073.741.824 Byte



Konvertierungsverfahren
Konvertierung vom Dezimal- in das Binärsystem (Divisionsverfahren)

Konvertierung vom Binär- in das Dezimalsystem (Hornerschema)

Datein: Hornerschema (Turbo Pascal) und Hornerschema (Excel)

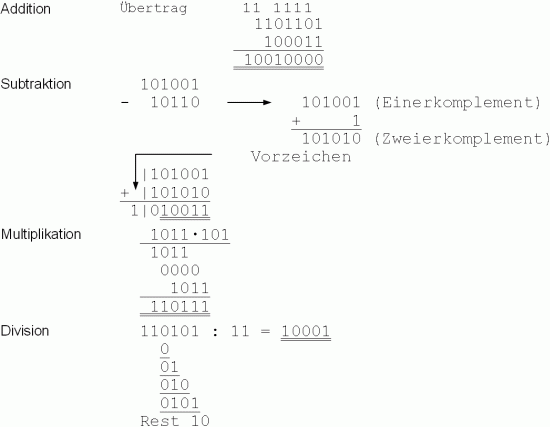

Grundrechenarten im Binärsystem

Ausblick
Das Dualsystem hat gegenüber dem Dezimalsystem für den Menschen folgende Mängel:

• schwere Überschaubarkeit der Zahlen
• lange Zifferfolgen
• geringer Informationsgehalt

Demgegenüber hat dieses System beim Einsatz in Rechnern fast ausschließlich Vorteile auf Grund der einfachen Umsetzbarkeit der zwei Ziffern und der Rechengesetze mit Hilfe digitaler Schaltungen.



2.3 Logische Schaltungen

In elektronischen Datenverarbeitungsanlagen werden binäre Stellen durch zwei elektrische Zustände verwirklicht: Low und High. Diese werden in der Regel mit den Symbolen L und H bzw. 0 und 1 gekennzeichnet.
Die Grundrechenarten und logische Verknüpfungen werden im Computer durch logische Schaltungen umgesetzt, welche formal durch logische Operationen beschrieben werden können. Hierbei gelten die Booleschen Gesetze, wobei i.A. gilt: 0 = falsch und 1 = wahr.
Auf den logischen Operation UND, ODER, NICHT kann man alle anderen logischen Operationen aufbauen. Bei der Realisierung komplexerer Schaltungen, die die logischen Operationen technisch umsetzen, kann man zwei Typen unterscheiden:

Kombinatorische Schaltung	Verknüpfungsschaltung, bei der das Ausgangssignal A nur vom Eingangssignal abhängt E. z.B. Halbadder, Adder
Folgeschaltung (sequentielle Schaltung)	Binäres Ausgangssignal A hängt nicht nur von der Kombination der Eingangssignale En, sondern auch von der Reihenfolge des Auftretens (Vorgeschichte) ab. z.B. Trigger, Zeitglieder, Flipflop (Speicherelement)



2.3.1 Konjunktion: UND / AND / & / A = E1 ∧ E2

E1 ∧ E2 ist nur wahr, wenn sowohl E1 als auch E2 wahr ist

Funktionstabelle			Beispiele
E1	E2	E1 ∧ E2	·Aktivierung einer elektrische Papierschere mit zwei Tastern ·elektrische Heckenschere
1	0	0
0	0	0
1	1	1
0	1	0



2.3.2 Disjunktion: ODER / OR / ≥1 / A = E1 ∨ E2

E1 ∨ E2 ist nur wahr, wenn entweder E1 oder E2 wahr ist oder E1 und E2 wahr sind

Funktionstabelle			Beispiele
E1	E2	E1 ∨ E2	·Alarmanlage ·zwei Klingelschalter für eine Klingel
1	0	1
0	0	0
1	1	1
0	1	1



2.3.3 Negation: NICHT / NOT / ¬ / A = ¬E / A = E

¬E ist nur wahr, wenn E falsch ist

Funktionstabelle		Beispiel
E	¬E	·Kühlschranklicht geht aus, wenn der Taster gedrückt ist
1	0
0	1



2.3.4 negierte Konjunktion: Nicht-UND: NAND / A = E1 ∧ E2

¬(E1 ∧ E2) ist nur falsch, wenn sowohl E1 als auch E2 wahr ist

Funktionstabelle			Beispiel
E1	E2	¬(E1 ∧ E2)	·wenn alle Türen geschlossen sind, geht die Signalleuchte (im Zug oder Bus) aus
1	0	0
0	0	1
1	1	0
0	1	1



2.3.5 negierte Disjunktion: Nicht-ODER: NOR / A = E1 ∨ E2

¬(E1 ∨ E2) ist nur falsch, wenn sowohl E1 als auch E2 wahr ist

Funktionstabelle			Beispiel
E1	E2	¬(E1 ∨ E2)	·zwei Sicherheitsschalter an einer Maschine zum Ausschalten
1	0	0
0	0	1
1	1	0
0	1	1



2.3.6 weitere logische Schaltungen

Äquivalenz XNOR Exklusiv Und-Verknüpfung	A ist wahr, wenn E1 und E2 den gleichen logischen Wert haben. A = (¬E1 ∧ ¬E2) ∨ (E1 ∧ E2)
Antivalenz XOR Exklusiv ODER	A ist nur wahr, wenn entweder E1 oder E2 wahr ist - im Gegensatz zu ODER (einschließliches ODER) A = (¬E1 ∧ E2) ∨ (E1 ∧ ¬E2)
Halbadder	A = (¬E1 ∧ E2) ∨ (E1 ∧ ¬E2) Ü = E1 ∧ E2



2.4 Mechanische Rechenmaschinen

ca. 3000 v.u.Z. Multiplikationstafel
ca. 1000 v.u.Z. Chinesischer Abakus (Suan-pan) (römischen abax, Tafel)
1620	Edmund Gunter und William Oughtred (1574-1660) Rechenstab (logarithmische Skalierung; wurde bis heute benutzt)
1623	Wilhelm Schickard (1592-1635) Rechenmaschine mit Zählrädern (für Keppler konstruiert)alle 4 Grundrechenarten von 6-stelligen Zahlen sind möglichneu: automatischer Zehnerübertrag
1641	Blaise Pascal (1623-1662) "Pascaline", Addition und Subtraktion von 6-stelligen Zahlen wird später durch die Möglichkeit der Speicherung von Zwischenergebnissen verbessert Pascals Überlegungen gingen auf eine Erfindung des Ägypters Heron (20-62 n.Chr.) zurück, der in Alexandria lebte. Heron hatte eine Maschine - das Odometer - erfunden, mit deren Hilfe gemessen werden konnte, wie weit ein Fahrzeug gerollt war.
1672	Freiherr Gottfried Wilhelm von Leibniz (1646-1716) Weiterentwicklung der "Pascaline", mit Staffelwalzenalle 4 Grundrechenarten sind möglichbaut 1703 die "Aritmetica Dydatica"
1727	Antonius Braun (1685-1728) österreichischer Mathematiker und Optiker, entwickelte 1727 die zweite Rechenmaschine der Welt, die die vier Grundrechenarten beherrschte
1774	Phillipp Matthäus Hahn (1739-1790) entwickelt erste zuverlässig arbeitende mech. Rechenmaschine nach dem Prinzip der Staffelwalze für 4 Grundrechenarten mit 11 Stellen.
1820	Charles Xavier Thomas de Colmar (1785-1870) entwarf die erste Rechenmaschine mit Staffelwalzen und verschiebbaren Schlitten für die vier Grundrechenarten, die industriell gefertigt werden konnte. Er ließ seinen "Arithmomêtre" 1820 patentieren. Es gab eine Version mit sechs-, eine Version mit acht- und eine Version mit zehnstelliger Arithmetik. Die Maschine kostete 500 Franc, was für die damalige Zeit ein sehr hoher Preis war. Weltweit wurden etwa 1.500 Stück verkauft. Thomas war über fünfzig Jahre lang der einzige Produzent von mechanischen Rechenmaschinen.
1822	Charles Babbage (1792-1871) "Difference Engine" (Differenziermaschine)Berechnung u.a. von Logarithmen u. Potenzendie 2. Version wurde mit einem Drucker ausgerüstet Schon 1812 hatte Babbage diese Idee. Das erste Arbeitsmodell war 1822 fertig. Der Schwede Georg Scheutz baute nach Vorlagen von Babbage ein funktionstüchtiges Modell. Seine Maschine sollte zur möglichst einfachen und Kosten sparenden Überprüfung und Fehlerbeseitigung der für die Seemacht England höchst wichtigen astronomischen und nautischen Tabellen dienen.
1825	Gonella, erster mechanischer Analogrechner mit Reibrad und Drehscheibe



2.5 Die Idee der Programmsteuerung

14. Jh.	Stiftwalze als Programmspeicher
1728	J. Maria Falcon & Jacques de Vaucausongelochte Metallplatten (Lochkarte) zur Steuerung von Webstühlen
1805	Joseph Marie Jacquard (1752-1834) Lochbandprogramm aus Kartonkarten für automatische Webstühle
1833	Charles Babbage (1792-1871) Entwurf des ersten programmgesteuerten Rechenautomaten, der "Analytical Engine" (7.000 Seiten), die einen Speicher (store) und eine Rechen- und Entscheidungseinheit (mill) besaß. Die Eingabeeinheit las Lochkarten für die Befehle, die Daten und die Bibliothek (im Gegensatz zum Von-Neumann-Rechner) jeweils getrennt ein. Die Ausgabeeinheit gab die Daten über Lochkarte oder Drucker aus (externe Speicherung). Dieser Universalrechner sollte programmgesteuert digitale Befehle und Daten verarbeiten.Babbages Maschine ist niemals gebaut worden, hätte man damals doch alles mechanisch bewerkstelligen müssen, mit sehr vielen Zahnrädern, und ähnlichem.Babbages Assistentin Ada Augusta, Countess of Lovelace, (1815-1852) entwarf die erste "Programmier-Sprache" und Programme für die "Analytical Engine" in ihrer Übersetzung und Ergänzung der Vorlesungsmitschrift von L. F. Menabrea. Sie ging in die Geschichte als erste Programmiererin ein. Nach ihr wurde 1979 die imperative Programmiersprache ADA benannt, die das amerikanische Verteidigungsministerium herausgab. weitere Erfindungen von Charles Babbage: Dynamo, heutige Eisenbahnschienen, Heliograph
1888	Von dem ehemaligen Buchhalter William S. Burroughs wurde die nach ihm benannte schreibende Addiermaschine (erste funktionstüchtige Rechenmaschine mit Druckwerk) eingeführt.
1946	Baron Johann Louis von Neumann (1903-1957) Von-Neumann-Rechner: Konzept zur Gestaltung eines universellen Rechners, der technischen, wissenschaftlichen und kommerziellen Anforderungen gerecht wird Funktionseinheiten: Steuerwerk, Rechenwerk, Speicher, Eingabewerk, Ausgabewerk Von-Neumann-Prinzip: Zur Lösung eines Problems muss von außen eine Bearbeitungsvorschrift Programm) eingegeben und im Speicher nach bestimmten Regeln abgelegt werden.

Abbildung: Von-Neumann-Rechner



2.6 Elektromechanik und Elektronik

1890	Hermann Hollerith (1860-1929) Mitarbeiter des nordamerikanischen Amtes für Statistik, Hollerithmaschine (elektrisch arbeitende Zählmaschine für Lochkarten, 1886 entwickelt) zur Auswertung der 11. Volkszählung der USA eingesetzt, (1880: 50 Mill. Bürger; 500 Helfer; 7 Jahre Auswertung, 10. Volkszählung,) (1890: 62 Mill. Bürger; 500 Helfer, 43 Zählmaschinen; 4 Wochen Auswertung,) gründete 1896 die "Tabulating Machine Co.", 1911 die Firma "Computing-Tabulating-Recording Company" (1924 ging hieraus nach Fusion mit anderen Firmen die Firma IBM hervor), IBM (und deren dt. Tochterfirma "Hollerith Maschinen Gesellschaft" - Dehomag) lieferte ab 1933 mehr als 2.000 Hollerithmaschinen (u.a. für die Volkszählung 1933) an Deutschland, die zur perfekten Verwaltung und Vernichtung der Rassen eingesetzt wurden. Bei der Befreiung des KZ Dachau wurde eine Hollerith-Maschine modernster Bauart - Typ "D-11 A" - sichergestellt
1941	Konrad Zuse (1910-1995) Z3 mit Relaistechnik (1936-1938: Bau der Z1; 1940: Vorstellung der Z2, arbeitete nur 1-mal; 12. Mai 1941: Vorstellung der Z3) wurde bei der Deutschen Versuchsanstalt für Luftfahrt in Betrieb genommen Speicherwerk für 64 Zahlen zu je 22 Bit (1.400 Relais) 4 Grundrechenarten und Radizieren binäres Rechenwerk (600 Relais) 15 Additionen bzw. 20 Rechenoperationen pro Sekunde eine binäre Multiplikation benötigte ca. 3 Sekunden Programm ist in Form 8-stelliger Lochkombinationen (8 Bit) auf einem 35mm-Kinofilm gespeichert
1943	"Colossus", England unter Mitwirkung von Alan Mathison Turing (1912-1954) speziell zur Dechiffrierung der verschlüsselten Funksprüche der deutschen Wehrmacht entwickelt Rechner und alle Unterlagen wurden später auf Geheiß Churchills vernichtet
1944	Howard Hathaway Aiken (1900-1973) MARC I mit Relaistechnik (3 Additionen pro Sekunde) Speicherkapazität von 72 Zahlen mit 23 Dezimalstellen, 60 Festwertspeicher Rechenwerk in Dezimaltechnik für eine Multiplikation von zwei 10-stelligen Zahlen benötigte sie 10 Sekunden Masse ca. 35t, 15m lang und 2,5m breit, 80km Leitungsdraht 700.000 Einzelteile (darunter 3.000 Kugellager für E-Magnete) 5.000 Relais war bis 1959 in Betrieb wurde von Grace Murray Hopper (1906-1992) programmiert G.M. Hopper entwickelt 1952 "Compiler", ein Programm, das Befehle des Anwenders in normaler Anwendersprache annimmt und von selbst in Computercodes umwandelt - die Grundlage für die später entwickelte und weltbekannte Computersprache "Cobol".
1946	John William Mauchly, John Presper Eckert, H.H. Goldstine ENIAC (Electronic Numerical Integrator Computer) erste voll elektronische Rechenmaschine mit Röhren als Schaltelement erster digitaler Rechner ca. 17.486 Elektronenröhren, 7.200 Kristalldioden, 70.000 Widerstände, 10.000 Kondensatoren, 500.000 Lötverbindungen Masse ca. 27t, ca. 167m² Grundfläche, 18m lang, 7,5m breit, 5,5m hoch Energieverbrauch von 174 kW (eine CPU mit mehr als 2,8 Mio. Transistorzellen bei 800 MHz Taktfrequenz verbraucht nur 8 Watt) kostete ca. 2 Millionen US-Dollar Steuerung über Kabel und Stecker am Schaltpult- für eine Multiplikation von zwei 10-stelligen Zahlen benötigte sie 0,003 Sekunden, 5.000 Additionen pro Sekunde 4 Grundrechenarten Speicher für zwanzig 10-stellige Zahlen, Magnetspeicher für 100 Zahlen
1953	Im Institut für Angewandte Mathematik der damaligen Technischen Hochschule Dresden begann 1948, aufbauend auf vorangegangene theoretische Arbeiten, eine Arbeitsgruppe von Professor Nikolaus Joachim Lehmann mit dem Entwurf und Bau eines elektronischen Rechenautomaten D1 (Dresden 1), welche 1953 fertig gestellt wurde. Mit großem Erfolg entwickelte N. J. Lehmann dann die Dresdner Kleinrechnerautomaten D2 bis D4a. Der kleine leistungsfähige D4a gilt als der weltweit erste Personalcomputer, d.h. einer kompakten Rechenanlage mit einem peripheren Konzept. Modell D1 D1 rechnete mit einer Wortlänge von 72 Bit (etwa 20 Dezimalstellen) rotierende Trommel als Speichermedium mit 2 x 1.024 Speicherplätzen 120 kHz Taktfrequenz etwa 100 arithmetische Operationen/Sekunde 760 Röhren (Wehrmachtsbestände) 1.000 Selendioden etwa 100 Relais ca. 6m lang und 4m breit (Platzbedarf einschließlich des Steuer- und Arbeitspultes ca. 25 m²) Filmstreifen zur Dateneingabe (ausrangierte alte UFA-Filme) mit Lochcode elektronische Schreibmaschine zur Datenausgabe Modell D2 Nachfolgemodell D2 wurde 1959 fertig gestellt Wortlänge 56 Bit (15 Dezimalstellen) Magnettrommel 4.096 Speicherplätze, (18.000 Umdrehungen/min) 320 Speicherplätze, Schnellspeicher 270 kHz Taktfrequenz, 1.400 Röhren, 2.000 Dioden, 100 Relais (mit dem etwa doppelten Materialaufwand gegenüber dem D1 konnte die Rechenleistung verzehnfacht werden) für Einsatz in der Lehre wurde 1958 am Institut für maschinelle Rechentechnik Dresden ein Modellrechenautomat gebaut, der bereits die Funktionsweise der heutigen PCs mit Hilfe von "Lämpchen" verdeutlichte Modell D4a 1959 entwarf Lehmann einen Kleinrechenautomaten (Bezeichnung: D4a), der auf einem Tisch Platz hatte (60cm x 42cm x 45cm) war einer der ersten Rechenautomaten nach dem heutigen PC-Prinzip sollte vom Nutzer direkt eingesetzt werden und nicht nur von Spezialisten in Rechenzentren 1963 wurde erstes Exemplar fertiggestellt damit stand ein programmierbarer Rechenautomat zur Verfügung, der mit relativ kleinem Aufwand (etwa 200 Transistoren in Modulbauweise, Trommelspeicher mit 4.000 Speicherplätzen, Tastatur- und Lochstreifeneingabe, Streifendruckerausgabe) etwa 150 Gleitkommaoperationen/Sekunde (2.000 Elementaroperationen/Sekunde) ausführen konnte in Schreibtischformat wurde der D4a als Cellatron 820x in Zella Mehlis (Thüringen) gefertigt und vor allem in Kleinbetrieben eingesetzt



2.7 Einteilung der Rechner nach Generationen

1. Generation 1950-1960	Elektronenröhren Dreielektrodenröhre (Triode) von Lee de Forest (1873-1961) amerikanischer Radiotechniker entwickelt Programmierung in Maschinensprache, bis zu 1.000 Anweisungen pro Sek., Speicherkapazität erreichte fast 20.000 Informationseinheiten
2. Generation 1960-1965	Transistoren (Transfer Resistance Device) 1947 von William Shockley, Walter Brattain u. John Bardeen in den Bell Laboratories der Firma AT&T erfunden, bis zu 106 Anweisungen pro Sekunde, Entwicklung von Betriebssystemen, Gemeinschaftssystem (time sharing), höhere Programmiersprachen usw. Vertreter: 1401-Großrechner von IBM (12.000$); Digital PDP?8 von DEC (5.000-20.000$)
3. Generation 1965-1975	integrierte Schaltkreise in MSI- und LSI-Technik 1958 von Jack Kilby (für Texas Instruments) erfunden; IC: integrated circuit1970 gelang es Gary Boone (ebenfalls TI) alle Bauelemente eines Computers auf einen einzigen Chip (TI-1795) zu vereinigen; war mit Intels 8008 kompatibel MSI: (Medium Scale Integration, mittlere Integrationsdichte); LSI (Large Scale Integration, hohe Integrationsdichte): bis 20.000 Bauteile auf einer Fläche von 25mm²
4. Generation seit 1975	Fortführung des Integrationsprozesses durch Mikroprozessoren VLSI-Technik (Very Large Scale Integration, sehr hohe Intergrationsdichte), mind. 100.000 Transistoren auf einer Fläche von 25mm², Entwicklung von Mikroprozessoren ULSI-Technik (Ultra Large Scale Integration), 106-108 Transistoren GLSI-Technik (Gigant Large Scale Integration), mehr als 108 Transistoren
5. Generation seit 1981	so genannte intelligente Computervon der japanischen Informatikindustrie eingeleitet Ziel: Entwicklung eines logischen Systems, das die Vorgänge im Gehirn des Menschen simuliertgrundlegende Funktionseinheiten: Modul zur Problemlösung Modul zur Verwaltung einer Wissensbasis Schnittstelle zur natürlichen Sprache Modul für die Programmierung
